صنعتی و موتور خانه ای

ضد رسوب های مغناطیس استاتیک با قابلیت نصب درون خط(inline)

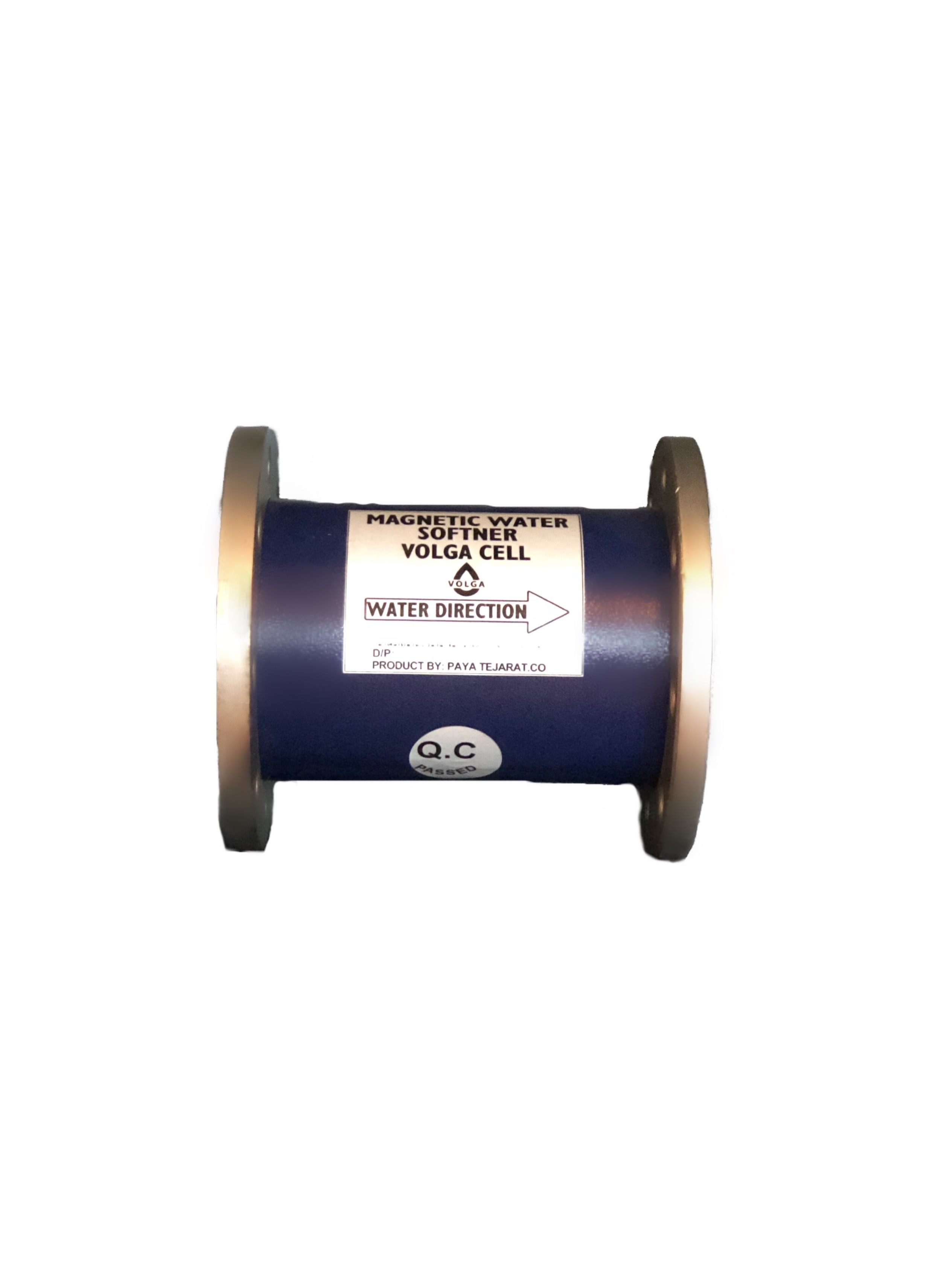

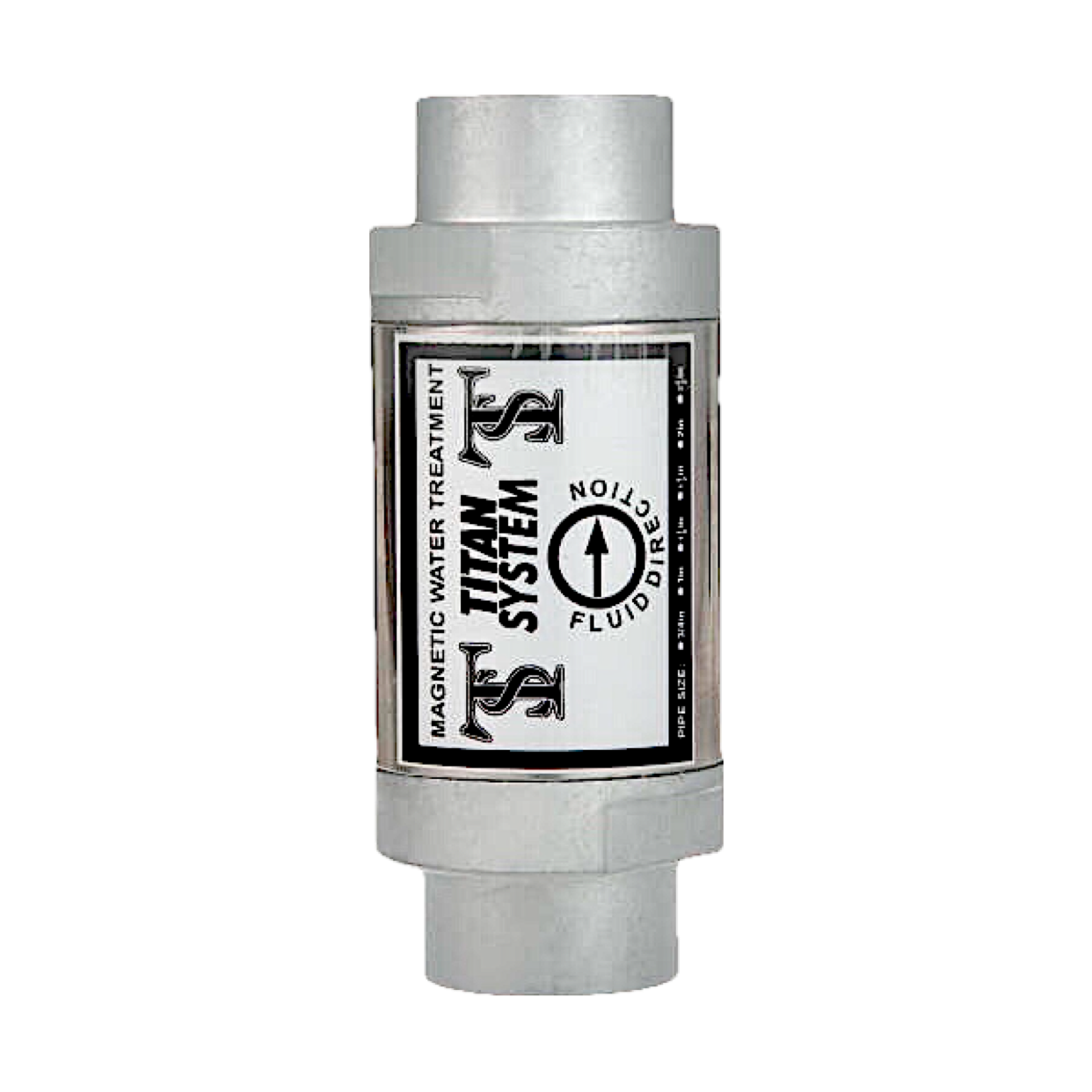

این دسته از ضد رسوب ها با ساتفاده از فلنچ و با رزوه دو سر آن در مدار نصب می گردد . عموما این نوع ضدرسوب در پروژه هایی که لوله کشی آن در حال اجرا است با مشکلی برای بریدن خط لوله انتقال سیال وجود نداشته باشد استفاده می شود . این تجهیزات با توجه به اینکه واسطه ای بین میدان مغناطیسی و جریان سیال وجود ندارد معمولا بهترین راندمان را در بین انواع ضد رسوب ها از خود نمایش میگذارد ، در ساخت این دسته از تجهیزات از فلنچ های استاندارد (ASME) , و بدنه کاملا استینلس استیل استفاده استفاده میشود و با نام تجاری volga cell در بازار ارائه می شود همچنین نوع دیگری از دسته ضد رسوب که مجهز به دو سر رزوه شده بر اساس آخرین استاندارد های (UNC) است و بدنه این تجهیز از استنلس استیل وآلومینیوم عملیات شده ساخته شده در بازار با نام تجاری titan system ارائه میگردد . مدل titan از سایز های 1/2 اینج و مدل volgacell از سایز 3 اینج الی 101/2 اینج تولید میشود که در مورد سایز های بالاتر بنا به درخواست مشتریان تا سایز 16 اینج در مدل volgacellقابلیت تولید وجود دارد

سایز نوع اتصال قطر بیرونی طول دستگاه سختی کل آب مصرفی قدرت میدان سرعت سیال دمای سیال متراژ موثر بعد از دستگاه
1/2(پکیج) رزوه 30mm 55mm 800ppm 6000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 300 mm
1/2(کولر) رزوه 30mm 110mm 800ppm 6000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 300 mm
3/4in رزوه 63mm 160mm 800ppm 10000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 300 mm
1 in رزوه 63mm 160mm 800ppm 10000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 300 mm
11/4in رزوه 78mm 160mm 800ppm 10000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 300 mm
11.2in رزوه 78mm 160mm 800ppm 10000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 300 mm
2in رزوه 102mm 160mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 600 mm
21/2in رزوه 102mm 160mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 600 mm
سایز نوع اتصال قطر بیرونی طول دستگاه سختی کل آب مصرفی قدرت میدان سرعت سیال دمای سیال متراژ موثر بعد از دستگاه
3in فلنچ 191mm 280mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 600 mm
4in فلنچ 229mm 280mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 800 mm
5in فلنچ 254mm 280mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 800 mm
6 in فلنچ 279mm 280mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 800 mm
8in فلنچ 343mm 280mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 800 mm
10in فلنچ 406mm 280mm 800ppm 12000gauss 0.1 m/s up to 4 m/s up to 85 ℃ 800 mm

ضد رسوب های مغناطیس استاتیک با قابلیت اتصال روی خط (کلمپ-outline)

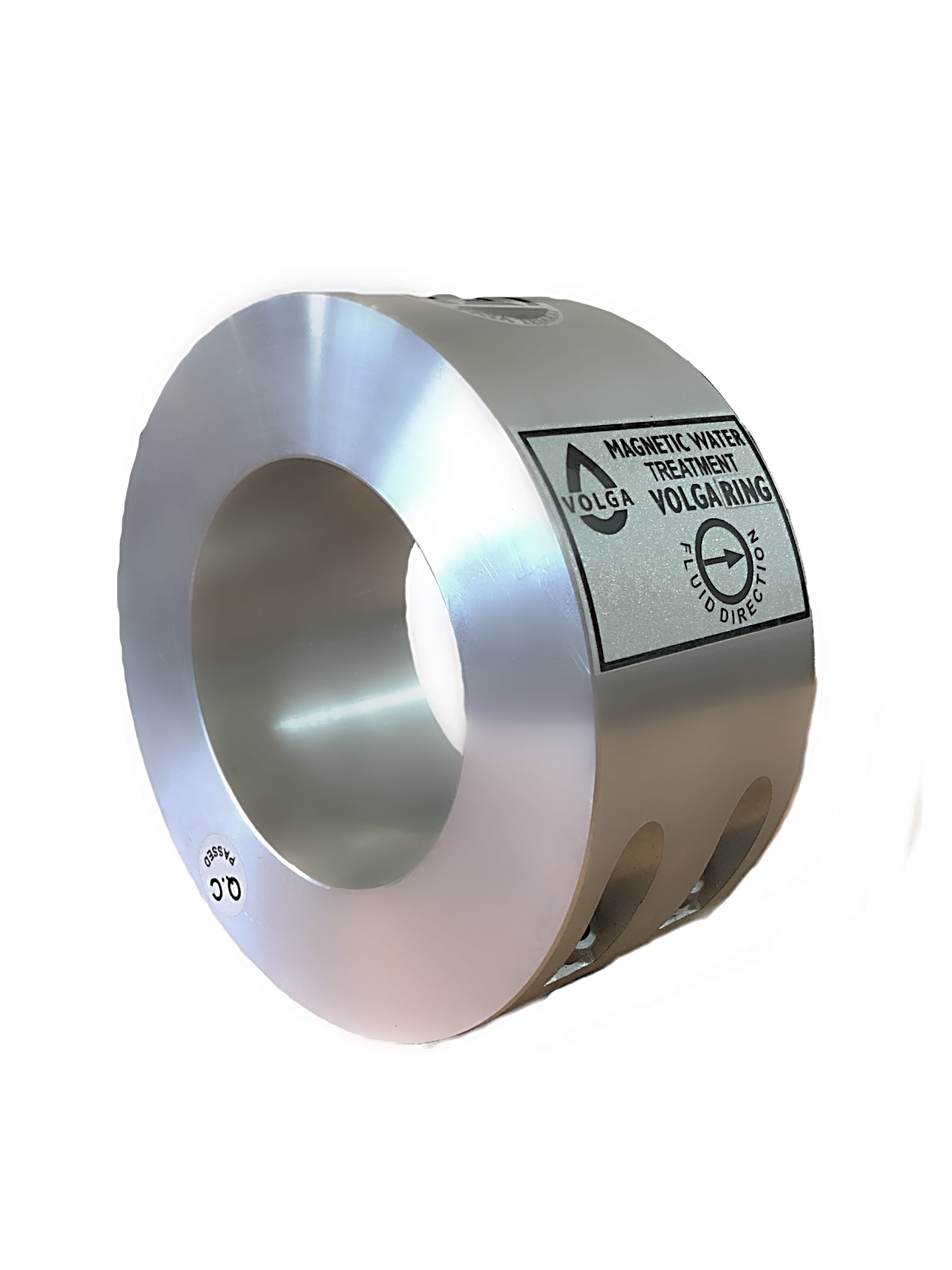

این دسته از تجهیزات به صورت اتصال موقت کلمپی و یا پیج و مهره به صورت رینگ به دور لوله متصل می شوند . مدل های کلمپی معمولا در پروژه هایی استفاده می شود که لوله کشی انجام شده و امکان برش کاری در خط به هیچ عنوان وجود ندارد . این نوع از ضد رسوب با توجه به عدم نیاز به توقف خط آبرسانی اتصال و نصب بسیار آسان ، کارایی بالا ، همچنین قابلیت جا به جایی از نقطه ای به نقطه ای دیگر و مجهز بودن به سلول های بسیار قدرتمند مغناطیسی همراه با تکنولوژی روز دنیا می تواند بر لوله ی واسط بین میدان و سیال در حال عبور غلبه نموده و راندمان قابل قبولی از خود به نمایش گذارد این ضد رسوب های مغناطیسی با بهره مندی از بدنه آلومینیومی عملیات شده با نام تجاری vologa ring برای تجهیز خطوط و تجهیزات تاسیسات مکانیکی با جنس لوله ورودی استنلس استیل ، فولادی گالوانیزه و grv طراحی و تولید می گردد ، همچنین جهت تجهیز خطوط آبرسانی با جنس بلی اتیلن، pvc،upvc لوله های چند لایه ضد رسوب مغناطیس استاتیک با نام تجاری tabaringe عرضه می گردد که با بدنه ساخته شده از تفلون مسلح و مقاوم در برابر خوردگی آب و خاک های شور قابلیت نصب در عمق 3 متری زیر خاک را دارا می باشد . مدل taba ring از سایز 1/2 اینچ الی 12 اینچ تولید و مدل volga ring از سایز های 3/4 الی 8 اینچ تولید می گردد و از سایز های 8 اینچ به بالا صورت سفارشی قابل تولید است

سایز نوع اتصال قطر بیرونی طول دستگاه سختی کل آب مصرفی قدرت میدان سرعت سیال دمای سیال متراژ موثر بعد از رینگ
3/4in کلمپ 74/4cm 62cm 800ppm 6000gauss 0.1 m/s up to 3 m/s up to 90 ℃ 250 m
1in کلمپ 80/6cm 62cm 800ppm 6000gauss 0.1 m/s up to 3 m/s up to 90 ℃ 250 m
1 1/2in کلمپ 105/2cm 62 cm 800ppm 7000gauss 0.1 m/s up to 3 m/s up to 90 ℃ 250m
1 1/4in کلمپ 87/8cm 62cm 800ppm 7000gauss 0.1 m/s up to 3 m/s up to 90 ℃ 250m
2in کلمپ 120cm 67cm 800ppm 7000gauss 0.1 m/s up to 3 m/s up to 90 ℃ 250m
2 1/2in کلمپ 132/4cm 67cm 800ppm 8000gauss 0.1 m/s up to 4 m/s up to 90 ℃ 250m
3in کلمپ 157/6cm 67cm 800ppm 8000gauss 0.1 m/s up to 4 m/s up to 90 ℃ 500m
4in کلمپ 180cm 67cm 800ppm 9000gauss 0.1 m/s up to 4 m/s up to 90 ℃ 700m
5in کلمپ 220cm 67cm 800ppm 9000gauss 0.1 m/s up to 4 m/s up to 90 ℃ 700m
6in کلمپ 271/6cm 72cm 800ppm 9000gauss 0.1 m/s up to 4 m/s up to 90 ℃ 700m
8in کلمپ 347/2cm 72cm 800ppm 9000gauss 0.1 m/s up to 4 m/s up to 90 ℃ 700m
**در صورت درخواست سایز بالاتر از 10 اینچو سختی کل آب مصرفی بالاتر از800ppm این شرکت آمادگی تولید تجهیزات سفارشی ال سلیز 16 اینچ و قابلیت کار تا 4000 ppmرا دارا است.
